Система IP-видеонаблюдения основана на передаче цифрового видеопотока по сетям Wi-Fi и Ethernet с использованием протокола IP. Каждое устройство в этой системе имеет свой уникальный IP-адрес и MAC-адрес. Отличительная черта IP видеонаблюдения это то, что даже одна видеокамера может выступать как полноценная камера, так как на борту имеет свой миникомпьютер. Это позволяет ей оцифровывать видеопоток, одновременно улучшая, записывать его на карту памяти или в облако, отправлять уведомления о запрограммированных событиях (видеоаналитика) и многое другое. Но конечно для серьезных задач одной камеры будет маловато, так что рассмотрим все составляющие стандартной IP системы.

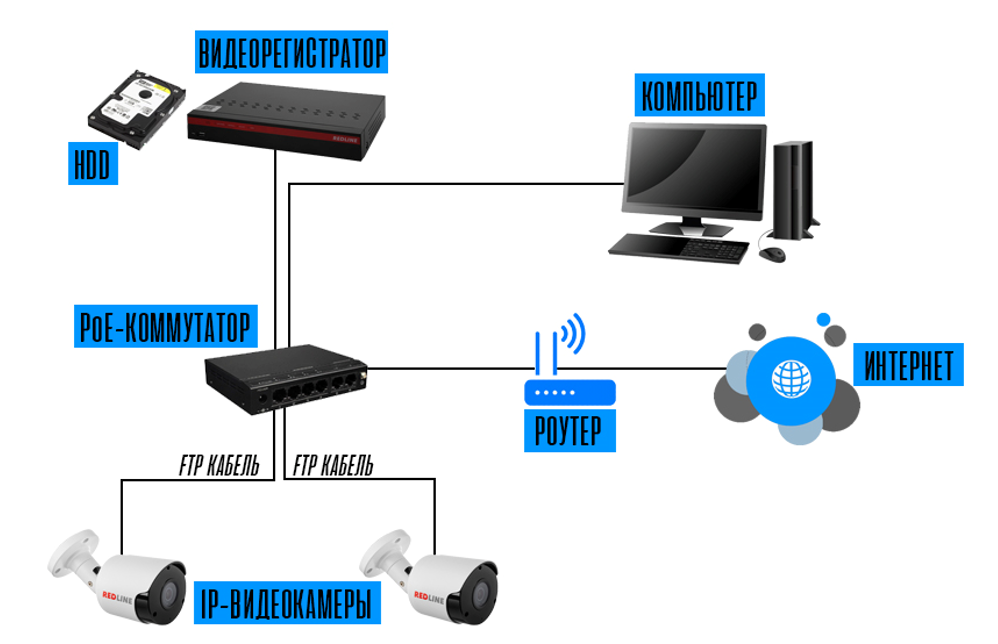

Компоненты системы IP-видеонаблюдения:
- IP-камеры, основная часть любой системы видеонаблюдения
- AHD-камеры, могут добавляться в систему для удешевления, но подробнее о них в следующей статье
- Устройства хранения видеоархива, видеорегистратор + жесткий диск, карта памяти, облако - устройство или ресурс, куда камера записывает видео.
- Программное обеспечение, прошивка видеорегистратора, приложение на телефон - все то, что помогает нам с комфортом пользоваться установленной системой.
- POE коммутатор, это основное сетевое устройство в IP-сети. Он фактически создает вашу сеть из разрозненных устройств (видеокамеры, компьютеры, видеорегистраторы), а так же благодаря технологии POE (Power over Ethernet технология передачи питания и данных по одному кабелю) еще и позволяет доставлять к камерам питание.
- Роутер/Маршрутизатор, обеспечивает доступ в интернет и при необходимости объединяют в одну сеть несколько систем
Теперь рассмотрим подробнее каждый элемент, и начнем, конечно же, с IP камеры.
IP-камера
Первый критерий для выбора камеры - форм фактор. Есть 3 ключевых типа:
- Цилиндрические
- Купольные
- PTZ (Поворотные)

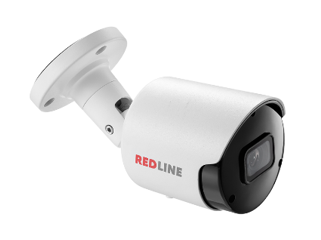

Цилиндрическая камера – чаще всего, форма уличной камеры для того, чтобы не было накопления осадков (воды, снега, пыли) Легко устанавливается, т.к. имеет открытый крепёж на монтажном основании (ножке). Имеют более удобную регулировку и лучшие углы наклона, в отличии от купольных камер. К минусам можно отнести слабые кронштейны, которые можно сломать без подручных средств. Такие камеры рекомендуются к установке либо в местах, где маловероятно их повреждение либо на высоте от 2.5 до 3.5 метров.

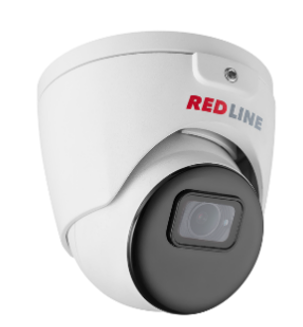

Купольная камера — это фиксированная камера, которая поставляется в компактном куполообразном кожухе. Ее особенностью является неброский, не привлекающий внимания вид. В большинстве случаев, будет лучшим решением для использования внутри помещений. Важным преимуществом купольных камер является высокая устойчивость к саботажным действиям, т.е. камеру нельзя просто отвернуть в другую сторону или отломить ножку, как в случае с цилиндрическими.

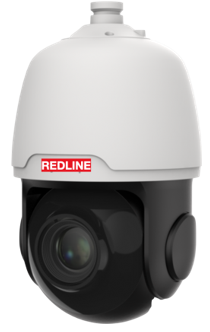

PTZ камера - основная особенность, это наличие функций поворота, наклона и оптического увеличения (зума), т.е. PTZ управления. Данные функции позволяют находить в кадре наиболее интересную информацию (предметы, транспорт, людей) и отображать ее крупным планом на экране монитора службы безопасности. PTZ это аббревиатура, образованная из английских слов Pan (панорамирование, то есть вращение вокруг вертикальной оси на 360°), Tilt (наклон), Zoom (оптическое приближение/отдаление), обозначающих основные функциональные возможности камерыВторой критерий - разрешение камеры. Чаще всего используют камеры от 2 Мп до 8Мп.
- 2-4 Мп - самое распространенное разрешение, подойдет для небольших помещений и общего обзора, когда нет требований к детализации более 10-15 метров.
- 4-8 Мп - позволяет получить более детальную картину на расстоянии 20-30 метров, к примеру автомобильные номера, лица
- Более 8 МП - используются в местах где необходима максимальная детализация за счёт одной камеры.
Третий критерий - наличие подсветки, в свою очередь делятся на следующие типы:
- ИК подсветка - используется почти во всех IP камерах для работы в недостаточной освещенности, дальность чаще всего составляет 5-50 метров
- LED-подсветка дневного света - используется в камерах высшего ценового сегмента для получения качественной цветной картинки даже в условиях полной темноты
- Комбинированная подсветка - вариант, в котором камера автоматически подбирает подсветку в зависимости от ситуации
Четвертый критерий - дополнительные технологий обработки изображения для работы при экстремальном освещении, а именно:
- BLC - Black Light Compensation или компенсация встречной засветки. Эта функция полезна, если объекты в центре кадра сняты в контровом свете и оказываются темными. BLC выравнивает освещенность кадра.
- HLC - High Light Compensation или компенсация засветки. HLC полезна в тех случая, когда в кадре имеется источник яркого света, в результате чего объекты в темных участках кадра неразличимы. HLC выравнивает яркость в тенях и маскирует источник света.
- WDR - Wide Dynamic Range или расширенный динамический диапазон, это технология, которая расширяет рабочий диапазон камеры между самыми темными и самыми светлыми участками. А чем шире динамический диапазон, тем больше тонов распознает и записывает камера, и тем больше деталей получается извлечь из темных и светлых участков записываемого изображения.
- Starlight – это технология, которая улучшает качество съемки в ночное время. В условиях низкой освещенности, камеры могут снимать, не переключаясь в черно-белый режим. То есть изображение остается цветное. Минимальный уровень освещенности составляет 0,001 люкс. Для сравнения человеческий глаз, вряд ли может что-то увидеть при уровне освещенности ниже 20 люкс.
Пятый критерий - наличие оптического увеличения (вариофокальный объектив), но помним, что с увеличением кадра, мы теряем угол обзора.
Шестой критерий - то, за что мы больше всего любим IP камеры - видеоаналитика! У разного уровня камер, разные возможности видеоаналитики, поэтому на это важно обращать внимание, ниже опишу основные возможности, которые закрывают 90% всех задач:
- Детектор движения
- Пересечение линии/Вторжение в зону
- Счетчик людей/распознавание человека и лица
- Слежение за объектом
- Распознавание автономеров
- Саботаж/изменение сцены
После того, как мы выбрали камеру, пора выбрать хранилище, в которое мы будем записывать нашу информацию
Устройства хранения видеоархива
В случае, если у нас в системе камера всего одна, то подойдет и карта памяти, большая часть камер имеют под нее слот. В остальных случаях, оптимальным решением будет выбрать видеорегистратор и жесткий диск. Видеорегистраторы делятся на две большие категории, в связи с этим, у нас появляется Первый критерий для выбора:
- Гибридные - используется в случае, если ваша система состоит не только из IP видеокамер, но и из AHD (подробнее о них в следующей статье).
- Сетевые - предназначены для сохранения информации только с IP камер
Второй критерий - Количество каналов, определяется количеством камер, которые мы хотим подключить к устройству
Третий критерий - Разрешение записи. Максимальное разрешение записи ограничивается максимальным разрешением, поддерживаемым регистратором. Например, если регистратор поддерживает максимум 4 Мп, а камера имеет разрешение 5 Мп, то информация будет записана с разрешением не выше 4 Мп.
Четвертый критерий - Объем жесткого диска. Для правильного расчета объема жесткого диска существует много калькуляторов, к примеру можете попробовать этот.
Итак у нас уже есть готовый комплект и камер и регистратора, теперь, чтобы объединить их в одну сеть и запитать камеры, следует выбрать PoE коммутатор.
PoE коммутатор
Чтобы правильно подобрать коммутатор под нашу систему, будем следовать следующим критериям выбора:
Первый критерий - Количество PoE портов, должно соответствовать или быть больше, чем у нас камер в системе
Второй критерий - Пропускная способность портов, она же максимальная скорость подключения бывает двух видов 10/100 Мб/с или 1 Гб/с, чаще всего используются порты 10/100 Мб/с, большая пропускная способность нужна только в случае высокого разрешения у камеры
Третий критерий - Максимальная дальность передачи сигнала 100 или 250 метров, зависит от мощности портов. Если понимаете, что кабельная трасса будет длинной, то обязательно учтите этот критерий при выборе коммутатора
Роутер же по сути подойдет любой, главное, чтобы давал доступ в интернет для удаленного просмотра
Мы разобрали основные критерии подбора всех основных компонентов системы IP видеонаблюдения, но если у вас все же остались вопросы и нужна помощь с выбором, наши специалисты всегда готовы проконсультировать и предложить оптимальное техническое решение для любой вашей задачи
